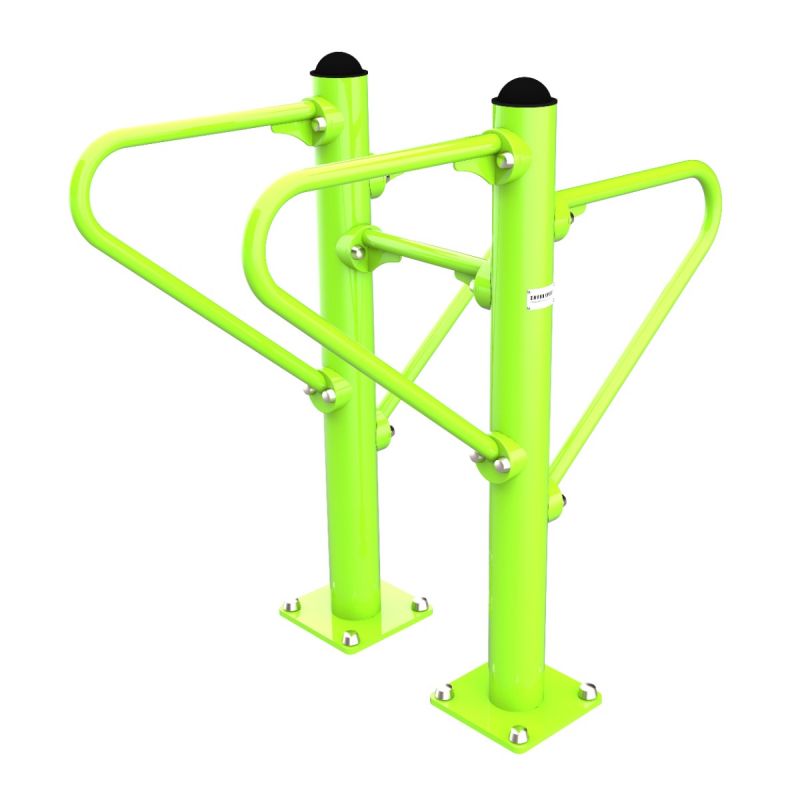

Fix-1704 Уличный тренажер Брусья двусторонние разноуровневые ZAVODSPORTA

3D-исходник в SKP

3D-исходник в DWG

Монтажная схема

Технический паспорт

• Тренажер предназначен для развития мышц груди, бицепса и трицепса.
• Конструкция тренажера состоит из стоек, брусьев, перекладины и закладных.
• Эксплуатационные размеры тренажера: длина – 1430 мм, ширина – 715 мм, высота – 1410 мм.
• Вес: 115 кг.
• Все детали тренажёра окрашены порошковой краской на полиэфирной основе, обеспечивающей высокие антикоррозийные свойства.
• Цвет металлических элементов – PANTONE 382C, другие цвета-опционально.
• Стойки тренажера выполнены из труб диаметром 133 мм с толщиной стенки 4 мм. Брусья и перекладина выполнены из трубы диаметром 33 мм с толщиной стенки 3,2 мм. Для фиксации брусьев и перекладины к стойкам тренажера используется резьбовое соединение, через листы толщиной 8 мм, а для придания дополнительной жесткости брусьям и перекладины на них установлены косынки из листа толщиной 8 мм. В основании стоек приварена пластина размерами 304х304 мм толщиной 8 мм, усиленная косынками из листа толщиной 6 мм.
• Незакрытые металлом торцы труб, закрываются пластиковыми заглушками.
• Монтаж тренажера производится на закладные, забетонированные заранее на глубину 700мм до пластины, пластина после установки тренажера должна быть засыпана ПГС
• Крепление к закладной производится пластиной в основании тренажера, с размерами 304х304 мм. Соединение тренажера и закладной происходит за счёт резьбового соединения болт-гайка М16, через четыре овальных отверстия 22х30 расположенные на квадрате со стороной 240 мм. Овальные отверстия позволяют осуществлять дополнительную регулировку тренажёра вокруг своей оси. Все болтовые соединения защищены антивандальными, хромированными, составными заглушками, выполненными из стали толщиной 1 мм
• Закладная выполнена из трубы 80х80, стенка 3 мм с приваренной пластиной толщиной 8 мм, и усилена косынками из листа 6 мм толщиной. Крепёжные элементы – болты М16 установлены через отверстия в 8 мм пластине и приварены.
• Все детали получены при помощи лазерной резки, и имеют высокую точность и повторяемость, что значительно облегчает сборку и установку тренажёра.
• Производитель - ZSO Россия
